我公司提供的合金耐磨襯板，因其耐熱耐磨性能好，廣泛用于各大鋼鐵公司的高爐設備。但由于其脆性大，無論在鑄造還是在熱處理過程中、極易斷裂。據(jù)我們過去統(tǒng)計，在熱處理時，尺寸約在1000毫米×500毫米×25毫米以下的中小型襯板廢品率一般在10～15%，尺寸在此以上的大襯板高時甚至達到50%左右。由于規(guī)格繁多，幾何形狀多樣，生產(chǎn)難度較大，每年的平均廢品率一般都在16%左右。走訪過一些單位，大家都認為襯板開裂的原因很多，與其鑄造內(nèi)在質(zhì)量、外觀質(zhì)量、尺寸大小、幾何形狀、化學成分等多種因素有關。但我們認為主要是熱處理加熱和冷卻條件。

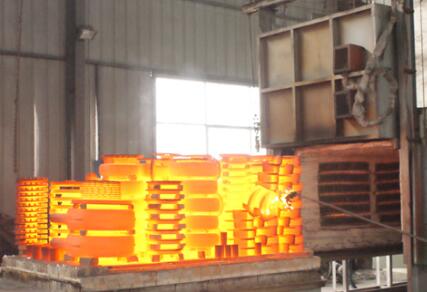

圖(1)合金耐磨襯板后期的熱處理
這種合金耐磨襯板在加熱和冷卻過程中體積變化特別突出。加熱時其體積增大，而冷卻時體積縮小。對同一塊襯板來說，加熱速度過快，體積增大速度上下不一，造成較大應力，導致開裂。這時如注意觀察會發(fā)現(xiàn)，裂紋通常起源于合金耐磨襯板冷得快的長邊中段某處，因為這里的應力聚集大，開口裂得較寬，裂口端部可達3～4毫米，當中部隨時間延長逐漸降溫收縮后，邊緣與中部的收縮量接近一致，裂口便閉合在一起，然而，很長的裂紋已經(jīng)產(chǎn)生，甚至斷開。
